Die Schalterblende :

Irgendwo an der Front wollte ich natürlich auch die ganzen Schalter unterbringen, mit welchen ich die Leds und den Lüfter in der Front an/aus machen kann.... und da ich noch ein leeres CD-Rom Gehäuse hier liegen hatte, bot es sich natürlich an die Schalter dort drin unterzubringen.

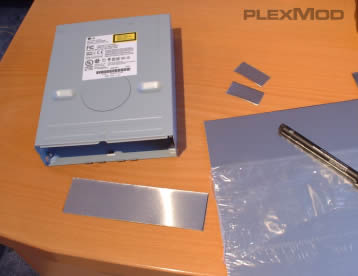

So schnitt ich mir dann ersteinmal einen Alustreifen für die Front zurecht, sowie zwei kleinere (welche zur Befestigung des großen Alustreifen an dem CD-Rom Gehäuse dienen sollten).


Dann zeichnete ich mir mehrere Felder auf das Alu, welche die für die Kippschalter benötigte Größe hatten...

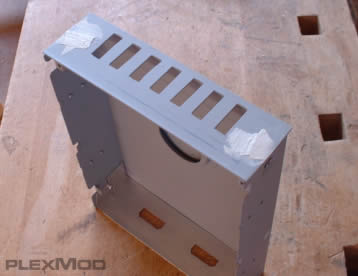

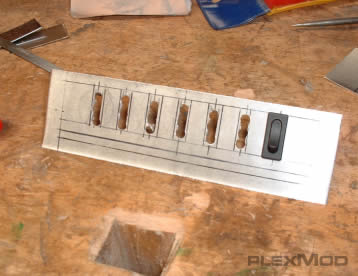

bohrte und sägte mir die Löcher dann auf .. und feilte diese dann gerade, so dass die Schalter ohne Probleme in die Blende gesteckt werden konnten.

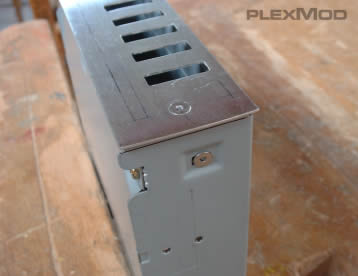

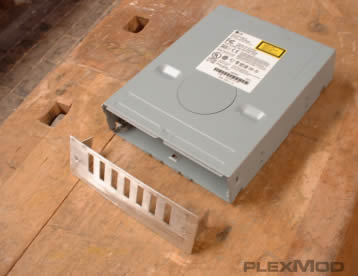

Als nächstes nahm ich die beiden kleineren Alustreifen, bog diese winkelig und nietete diese zuerst an das große Alublech mit den Löchern für die Schalter....

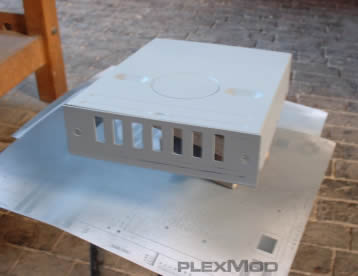

..und dann an das CD-Rom Gehäuse fest.

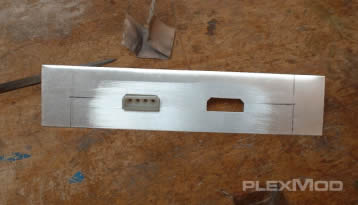

Nun schnitt ich mir noch einen Alustreifen für die Rückseite des CD-Rom Gehäuse zurecht, wo ich dann hinterher zwei Molexstecker drin unterbringen wollte.

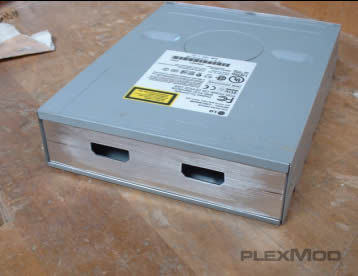

Hier habe ich das Blech aber sofort etwas größer gelassen, so dass ich die Möglichkeit hatte das Blech direkt an den Enden winkelig zu biegen und mit dem CD-Rom Gehäuse zu vernieten (da hier das Blech ja auch nicht außen vor dem CD-Rom Gehäuse saß sondern in dem Gehäuse drin).


Jetzt wurde das ganze schonmal einmal grundiert...


und dann mußte ich an der Front nochmal die Vertiefungen von den Nieten zuspachteln, weil das doch recht schäbbig aussah..


...nochmal die Blende einmal schön glatt geschliffen... dann nochmals grundiert..

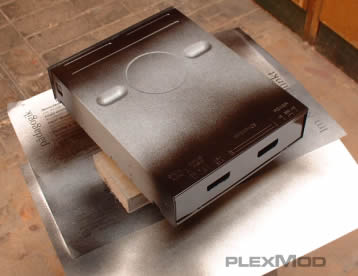

und im Anschluß schwarz lackiert.


Danach wurde dann innendrin alles verkabelt (ich habe dann in den Boden von dem CD-Rom Gehäuse noch ein Loch gebohrt, wo ich dann die längeren Stecker/Kabel, nach unten in's Gehäuse durchführen konnte - die Stecker/Kabel wurden hinterher noch mit nem schwarzen Gewebeschlauch umwickelt .. der Optik wegen ;)

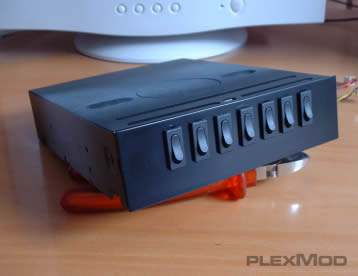

..und so sah der sichtbare Frontteil der Schalterblende dann hinterher aus.
