Der
Deckel :
Als Grundlage für den C3M Deckel, griff ich einfach auf das Acrylglas
des C3 Deckels zurück
und übertrug dessen Maße auf ein DIN A3 Blatt.
Den Umriss füllte ich nun nach und nach mit den Elementen aus,
welche später auf dem Seitenteil des C3M angebracht werden sollten.

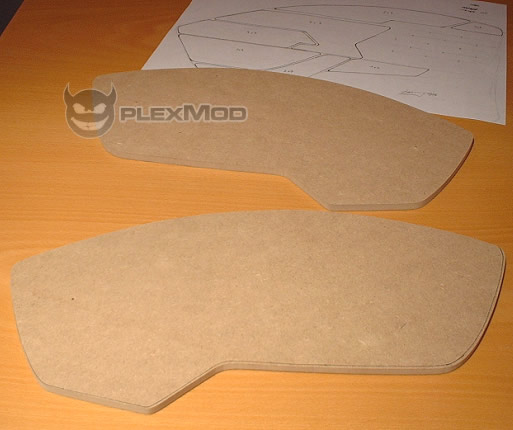

An einem Nachmittag entstanden dann aus etwas dünneren MDF, die Seitenteile
des Deckel
(wurden per Dekupiersäge geschnitten, dann zusammen eingespannt,
nachgefeilt und geschliffen).
Die aufgezeichneten Elemente wurden einzeln aus dem Papier herausgeschnitten
und auf Kunststoffplatten übertragen.

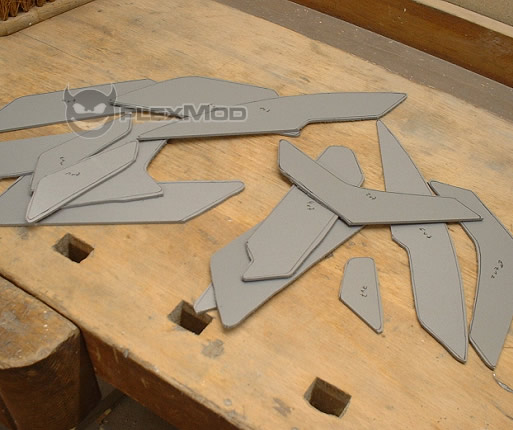

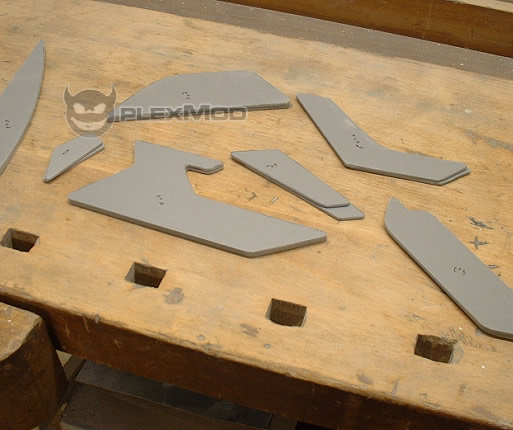

So konnte dann jedes Element - ebenfalls per Dekupiersäge - grob
ausgeschnitten,...

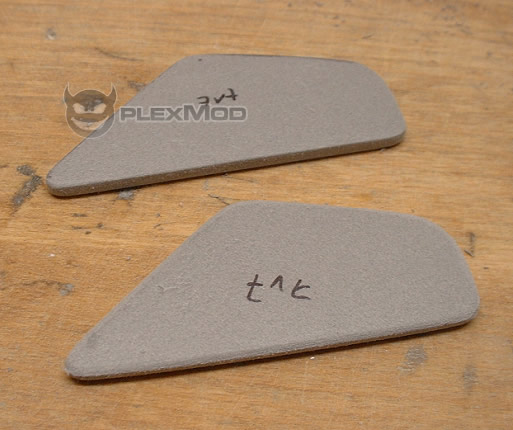

ordentlich nachgefeilt ...
..und geschliffen werden.

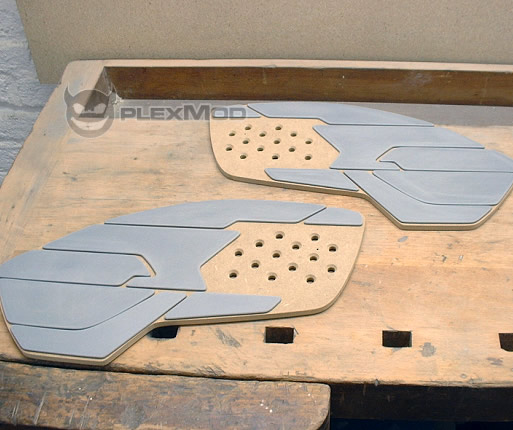

Die fertigen Elemente wurden nun mittels Holzleim auf das MDF geklebt
(und trockneten dann eine Nacht durch).
Bei der Gelegenheit hatte ich mit einem Nagel schonmal die Stellen im
Seitenteil markiert...

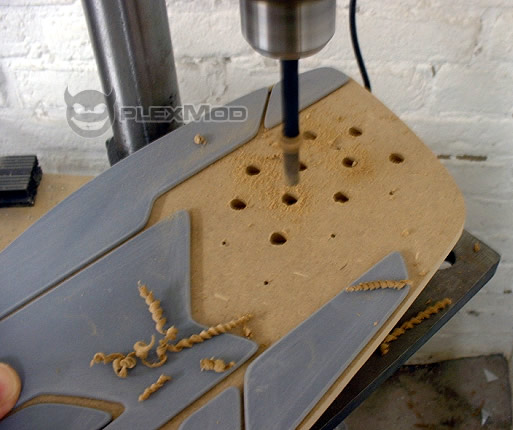

..wo am anderen Tag dann die Bohrungen gemacht werden sollten.
Die Bohrungen dienen natürlich zum einen der Optik,
aber erfüllen hier auch durchaus ihren Zweck der besseren Luftzufuhr
in das Gehäuse
(speziell auf der linken Seite für die Grafikkarte).

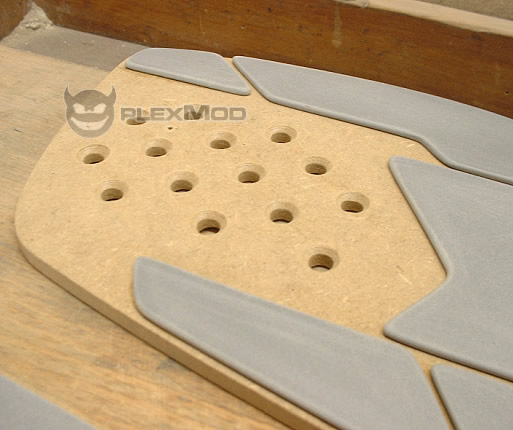

Die Bohrungen wurden anschließend nochmals ein wenig angesenkt,
sieht schöner aus ;)
..bevor es dann an's grundieren und lackieren ging.
