Umbaustufe II :

Die Umbaustufe II, wird nun einige kleine Verbesserungen bzw Ergänzungen zum bisherigen BS601 enthalten. Den Anfang mache ich mit einem Mod meines Mauspads ;)

Speed-Pad Modding :

Ich habe schon etliche Mauspadmods gesehen, welche eigentlich alle auf dem Prinzip basierten das man dünnes Plexiglas beleuchtet und sich unter das Pad klebt, da dies nun wirklich nichts besonderes mehr ist, werde ich nun jetzt probieren die Leds in das Pad zu integrieren ohne mir Plexiglas unter das Pad zu kleben.

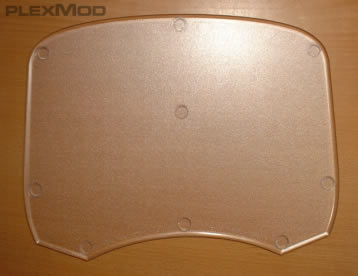

Voraussetzung dafür ist natürlich das des Pad durchsichtig ist, hier habe ich dann auf die transclear Ausführungen des Speed-Pad zurückgegriffen.
Vielen Dank an dieser Stelle nochmals an die Firma Compad für das zur Verfügung stellen des Speed-Pads ;)



Wenn das Pad hinterher schon leuchten wird, kann ich mir auch gleich noch eine kleine Gravur mitbeleuchten... dacht ich so und in meiner Unkreativität viel mir natürlich nichts besseres als mein "b" als Motiv zum gravieren ein ;)

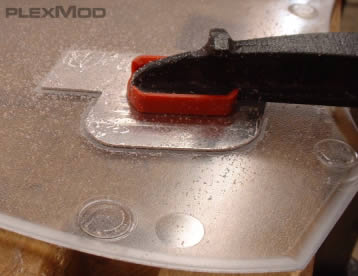

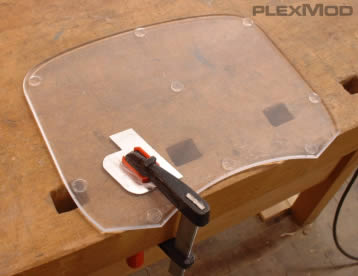

Also fertigte ich mir "mal eben" aus Alu ein "b" an, dass als Führung für die Gravurspitze dienen sollte.... das ganze dann am Speed-Pad mit einer kleine Zwinge fixiert...



..und es konnte graviert werden.

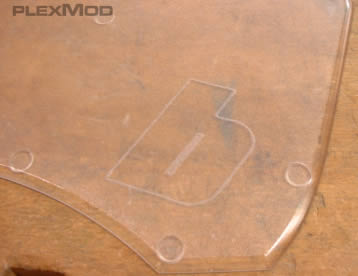

Das sah dann fertig so aus...

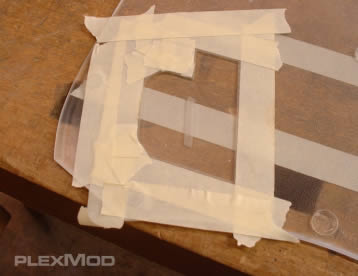

.. und ich fand es ein bischen dürftig, also, wurde die Fläche rundherum um das "b" abgeklebt und der Innenbereich des "b" mit feinem Schleifpapier matt geschliffen...



..und mit dem Ergebnis konnte ich mich dann anfreunden.

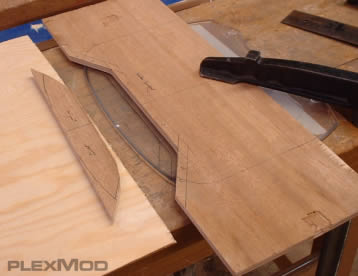

Jetzt ging es an die Beleuchtung, ich habe dazu mir eine Holzschablone gebastelt, an welcher ich nun meine Oberfräse entlang führen konnte um das Material des Pads dort wegzufräsen.

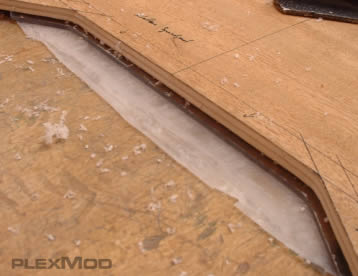

Die Schwierigkeit lag darin, dass ich hier ein Pad vor mir hatte das so gerade mal eben 4mm hoch ist ..und ich mußte nun Platz für mehrere 3mm Leds (die ich zwar noch etwas flacher schleifen konnte) sowie Kabel und Kleber schaffen. Naja das Ergebnis war auf den ersten Blick recht hässlich...

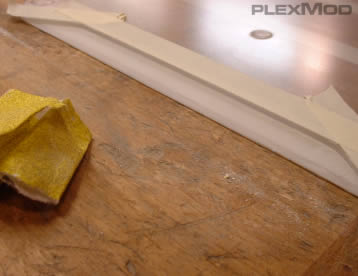

..aber als des ganze nach einer halben Stunde schleifen dann vor mir lag war ich doch zufrieden.

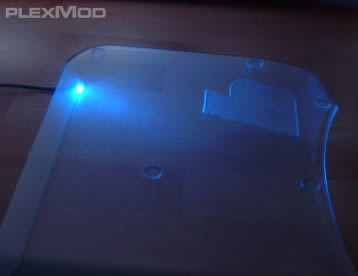

Ein kleiner Test mit einer Led und das Ergebnis war schon nicht schlecht, bzw eigentlich war's schon perfekt.....
