Speed-Pad Modding (Fortsetzung) :

.. aber so richtig zum Gesamtbild des BS601 passte es eigentlich noch nicht....

...tja,so kam dann nun ein wenig Farbe in's Spiel.
Und was würde besser zum BS601 passen als die Fabe weiß ;)

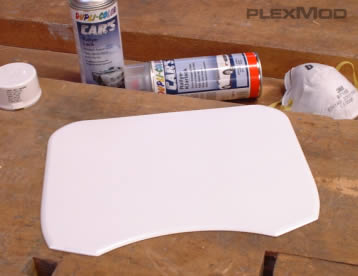

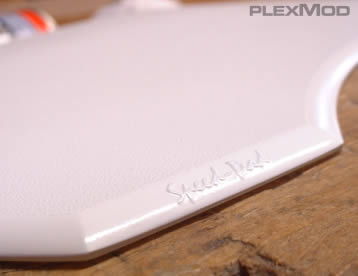

Also wurde das gesamte Pad in mehreren dünnen Schichten weiß und anschließend noch mit einer Klarlackschicht lackiert.



Dann machte ich mich an das Plexi, welches in die Aussparung des Pads sollte...

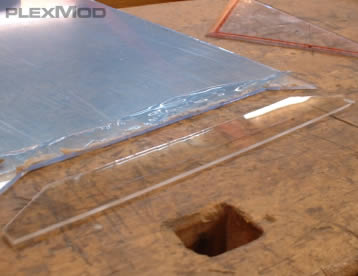

also erstmal grob ein Stück 2mm Plexiglas zurechtgeschnitten..



...dann die exakte Form nachgefeilt und geschliffen sowie die späteren Positionen der Leds und die Aussparung für die Kabel eingezeichnet.

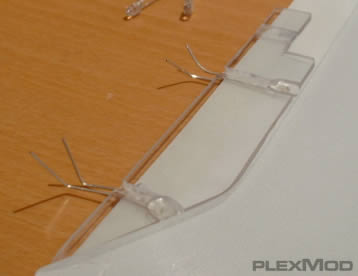

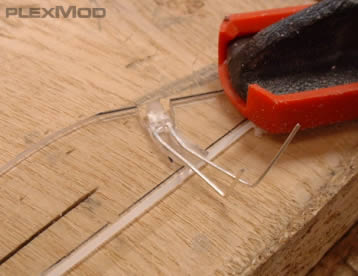

Dann im vorderen Teil, wo die Led sitzen würde, ein Loch gebohrt und zur Kante hin frei gefeilt, sodass der Kopf der Led dort perfekt reinpasste (die Leds habe ich dann auch noch mit einer kleinen Feile und Schleifpapier etwas schmaler geschliffen)... und für die Beinchen der Leds habe ich dann einfach in das Plexi eine schmale Vertiefung reingefräst (graviert)..

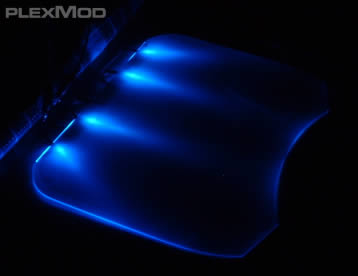

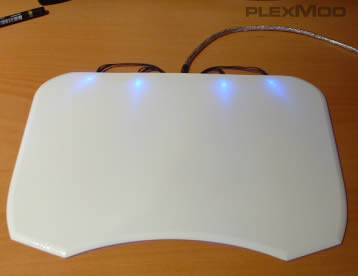

..und so konnte ich dann einige Zeit später den ersten Beleuchtungstest machen... und das sah doch schon nicht schlecht aus.

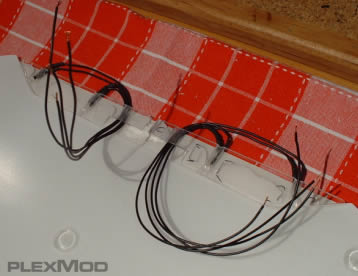

Nun ging's daran die Leds vernünftig zu verkabeln, ich habe des hier ein wenig umständlich gemacht, weil ich habe vor jede einzelne Led einen Wiederstand gelötet, was quatsch ist, hätte diese auch Parallel mit nur einem Widerstand für alle 4 Leds löten können.. naja hinterher, weiß man immer mehr ;)

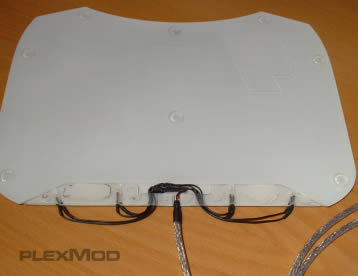

Als die Leds dann miteinander verkabelt waren, kam noch ein USB-Verlängerungskabel zum Einsatz, wo ich den Stecker einfach abgeschnitten und dann einfach die Leds dran gelötet habe (der USB hat 4 Adern, wovon der Schwarze Masse is und der Rote 5V).





Ja, nun sah das ganze aber noch ein bischen plump aus hmm.. ich hatte da doch wo 'n Stück Alu liegen gehabt.. ;)
