Untere
Seitenteile & Deckel-Grundgestell :

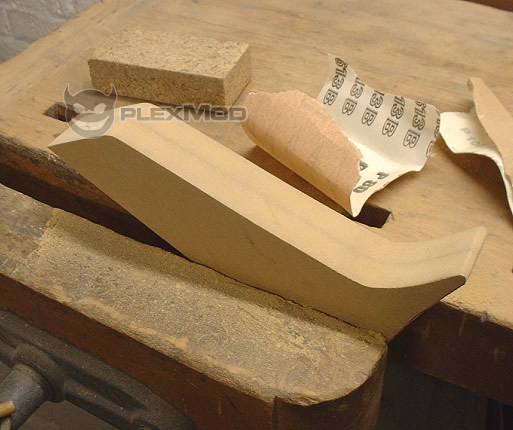

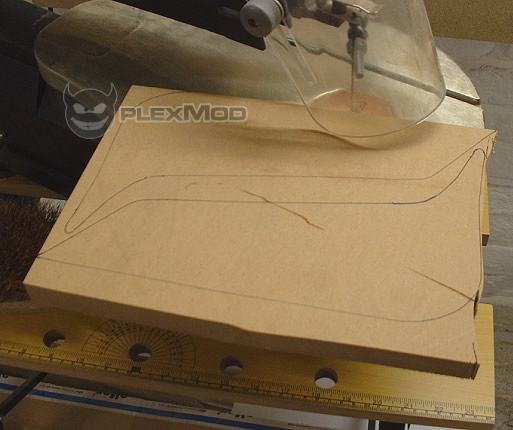

Weiter ging's jetzt mit den unteren Seitenteilen für das Grundgestell.
Diese fertigte ich mir natürlich wieder aus MDF an - bewährtes
Prinzip vom C3 ;) -
...die beiden Teile wurden gefeilt, geschliffen..
also die ganze, bekannte Prozedur mal wieder hehe.
So ging es dann auch beim Deckel-Grundgestell weiter,
ich hatte mir ja für den C3 damals eine kleine Biegeform gebastelt
(da zeig ich aber aus versch. Gründen auch jetzt keine Bilder von
;) ),

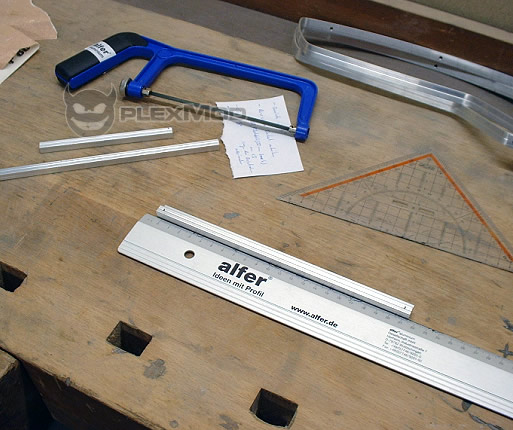

an welcher ich dann nun auch wieder die alfer Alu-Flachstangen zurechtbiegen
und mit Bohrlöchern versehen konnte.

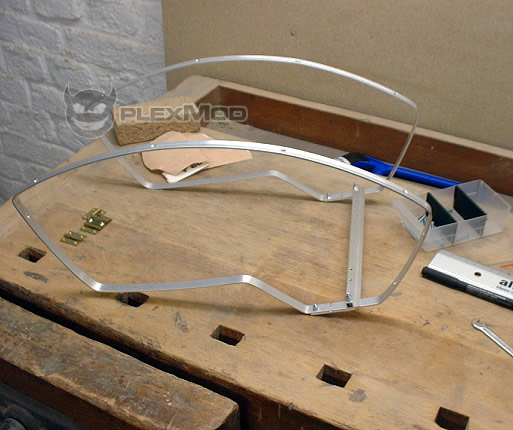

Auf dem folgenden Bild seht ihr die soweit fertigen Rahmen oben rechts

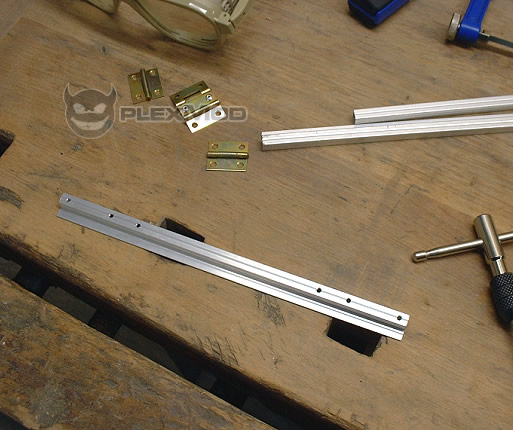

und hier war ich gerade die Querstrebe - welche beide Rahmen miteinander
unten verbindet -
am herstellen.
Diese wurde wieder mit Gewinden für die Scharniere als auch besagte
Rahmen versehen..
...und so entstand nun langsam aber sicher das Deckel-Grundgestell.

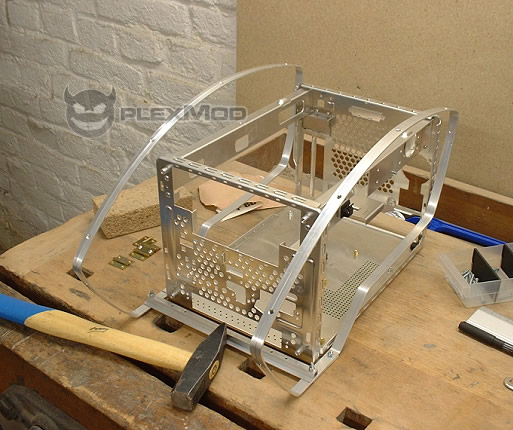

Hier mal ein Test wie das Ganze über ein XPC Grundgestell passen
könnte,
wobei wenn ich das XPC Grundgestell so lassen würde, müßte
ich die ganze Deckel-Konstruktion
nochmals ändern... allein schon wegen dem DVD Laufwerk welches nach
vorne rausfahren würde.
Deswegen wollte ich das XPC Grundgestell später auch noch anpassen
;)

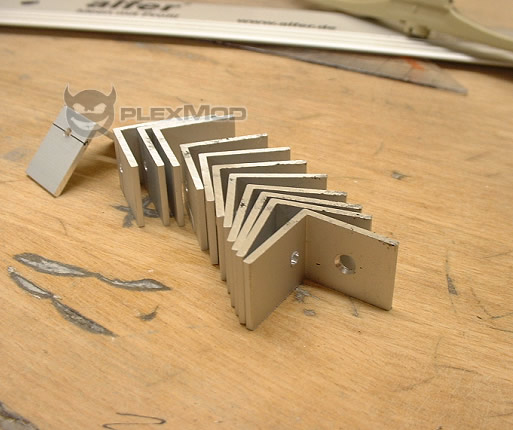

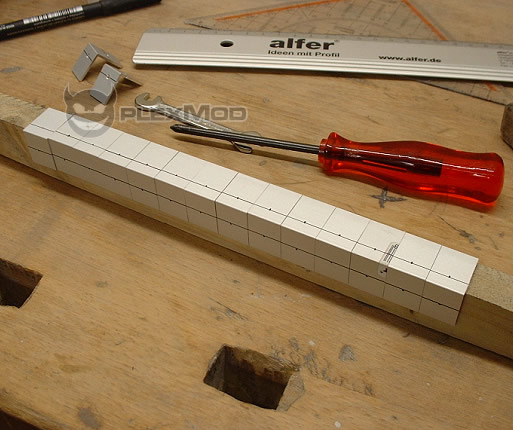

Zwischendurch hatte ich mir dann mittels einer Kappsäge, aus einem
Alu Winkel-Profil
noch einige kleine Winkel gesägt, die später im Deckel-Grundgestell
verschraubt
und sowohl das Deckel Alu-Blech als auch die Seitenteile miteinander verbinden
würden.
Dafür wurden die Winkel geweils mit einem M3 Gewinde sowie einer
kleinen Bohrung versehen.
Mittlerweile hatte ich dann auch die Klebeschablonen von den Seitenteilen
entfernt..
..und auch wenn die Kanten nicht ganz so schön verlaufen waren, sah
es doch nicht schlecht aus ;)

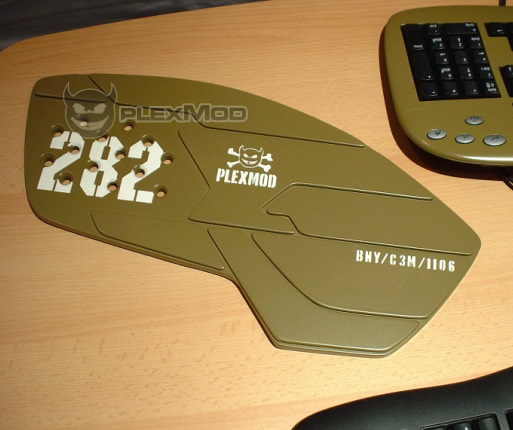

und ich überlegte mir die inzwischen ebenfalls in khaki-grau lackierte
Tastatur

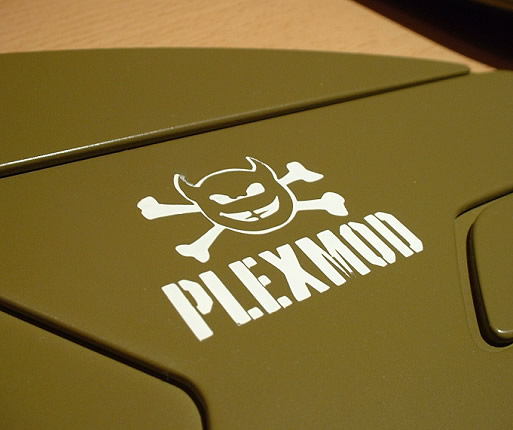

mit ein paar Logos, passend zum Gehäuse zu versehen.
